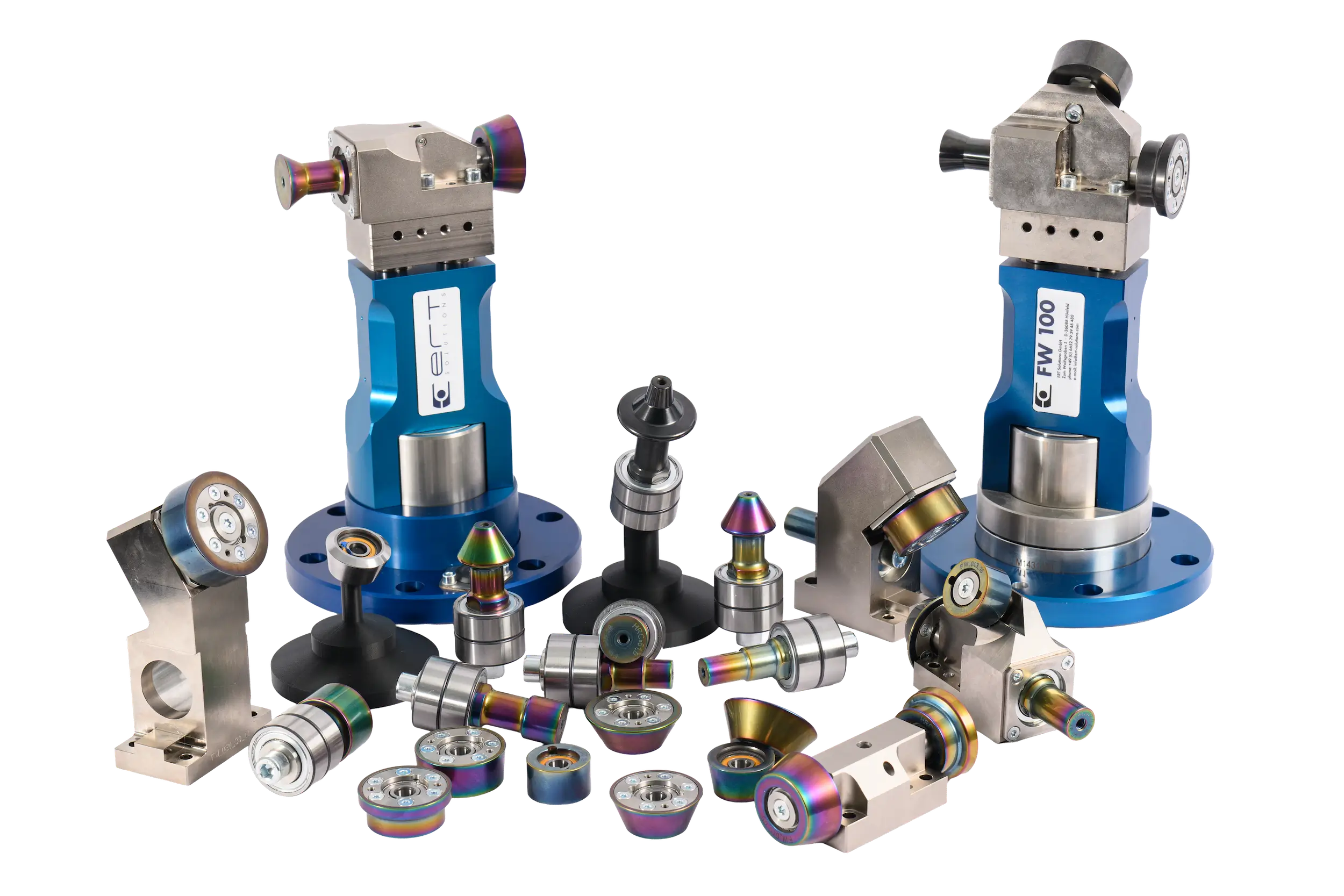

Rollfalzsysteme
Verbinden Sie Bauteile effizient und optisch hochwertig durch robotergeführte Rollfalztechnik. Ersetzen Sie herkömmliche Fügeverfahren wie Schweißen oder Nieten, um kostenintensive Risiken zu minimieren und Ihr Qualitätsversprechen zu halten.
Rollfalztechnik
Präzise Falzprozesse.
Wirtschaftlich umgesetzt.
Wenn Qualität, Prozesssicherheit und Serienreife entscheidend sind, wird Fügetechnik zur strategischen Entscheidung. Unsere robotergeführten Rollfalzsysteme sind für anspruchsvolle Falzprozesse ausgelegt – modular, wartungs- und verschleißarm und für unterschiedlichste Falzgeometrien geeignet.
Als Alleinstellungsmerkmal zeichnet sich unser System für das Falzen von Radläufen und Türeinstiegen durch die intelligente Kombination aus präziser Falztechnik und industrieller Bildverarbeitung aus. Dadurch erfüllt es die Anforderungen moderner Produktionsanlagen hinsichtlich Prozessüberwachung, Variantenvielfalt und Serienreife.
- Schnelle Integration in bestehende Produktionslinien
- Neue Bauteilvarianten lassen sich schnell und flexibel integrieren
- Steigerung Ihrer Produktivität und Wettbewerbsfähigkeit
Systemserien-Übersicht
Das passende Rollfalzsystem
für jede Applikation
FW 100 - Systemserie
Unsere Falzsysteme wurden gezielt für die hohen qualitativen und planerischen Anforderungen moderner Türen- und Klappensysteme entwickelt. Sie bieten maximale Flexibilität in der Anlagenkonzeption und lassen sich optimal an unterschiedliche Fertigungsvorrichtungen, Anlageaufbauten und Taktzeitkonzepte anpassen.
Der Einsatz hochwertiger, hochfester Materialien garantiert eine überragende Nutzungsdauer bei gleichzeitig minimalem Instandhaltungsaufwand. Das senkt nachhaltig die Betriebskosten und sorgt für eine hohe Anlagenverfügbarkeit über den gesamten Produktlebenszyklus hinweg.
Ihre Vorteile auf einen Blick:
• Höchste Falzqualität für Anbauteile
• Flexible Anpassung an verschiedene Anlagenkonzepte und Taktzeiten
• Optimale Kleberverteilung für maximale Bauteilqualität
• Lange Lebensdauer bei minimalem Wartungsaufwand

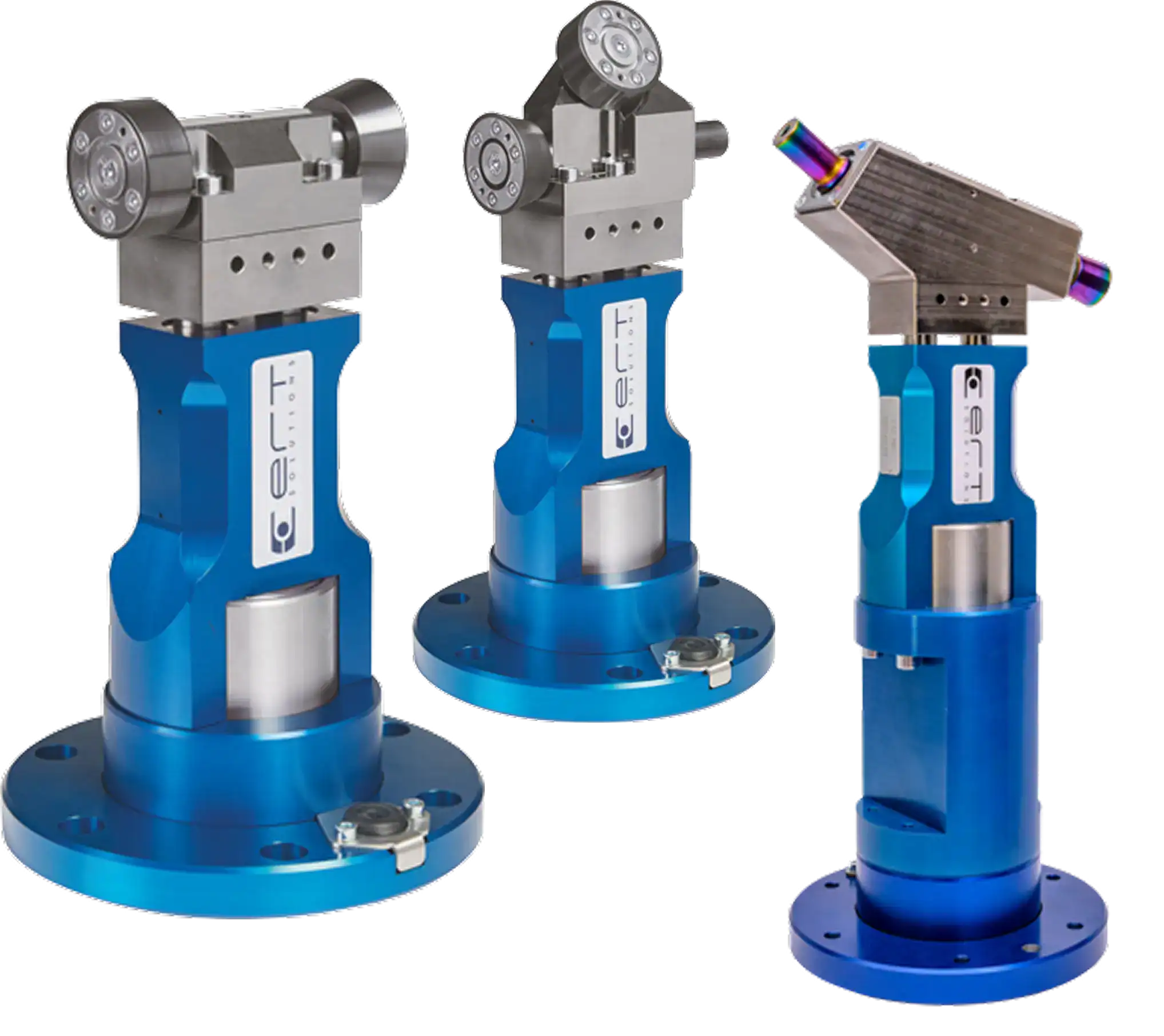

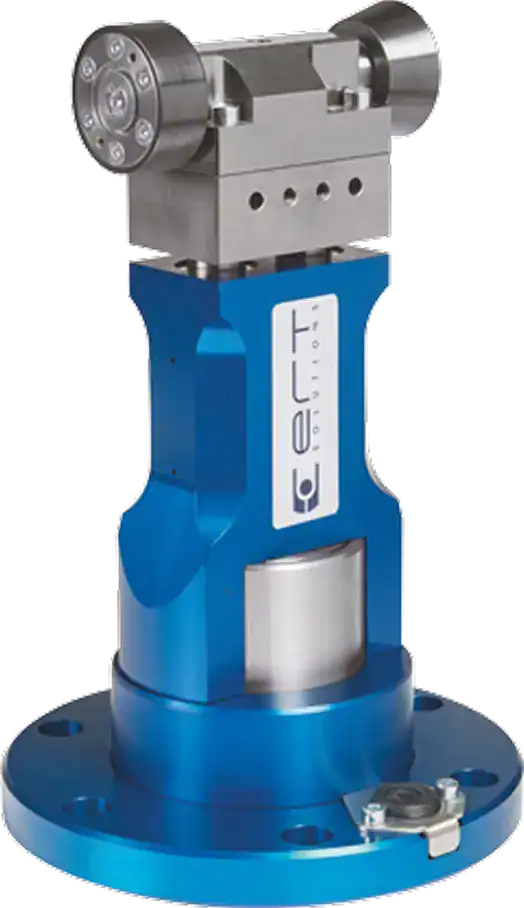

FW 100 - Rollfalzsysteme für Fahrzeug-Anbauteile
Kompakte Werkzeuge für Anbauteile und definierte Kraftbereiche.
Neben dem Werkzeug selbst ist die Einbindung begleitender Robotik-Dienstleistungen ein wesentlicher Bestandteil eines erfolgreichen Systemeinsatzes. Dazu zählen insbesondere Simulation, Offline-Programmierung und Inbetriebnahme.
FW 150 - Rollfalzsysteme für Sonderanwendungen
Ausgelegt für applikationsspezifische Anforderungen und besondere Randbedingungen. Durch den Einsatz eines doppelt gefederten Werkzeugs wird ein bi-direktionaler Arbeitsbereich ermöglicht, wodurch eine erhöhte Prozesssicherheit, bessere Anpassungsfähigkeit an Bauteiltoleranzen sowie flexible Einsatzmöglichkeiten in unterschiedlichen Falzrichtungen und Roboterorientierungen erreicht werden.
FW 200 - Systemserie
Die pneumatischen Werkzeuge der FW 200-Reihe sind für anspruchsvolle Falzanwendungen mit Gegenrollentechnik ausgelegt. Mehrere präzise
aufeinander abgestimmte Rollenpaare erzeugen einen geschlossenen, kontrollierten Kraftfluss, während der Roboter ausschließlich die Führungsaufgabe übernimmt. Dies sorgt für hohe Prozessstabilität bei minimaler Belastung der Robotik
Ein intelligentes Roboterführungssystem von AI° gleicht Karosserietoleranzen zuverlässig aus und kann optional zur kontinuierlichen Qualitätskontrolle eingesetzt werden.
Für Radhausfalzungen steht zudem ein robotergeführter Oberflächenschutz (Falzbett) mit integrierter Spanntechnik zur Verfügung. Die Systeme können sowohl robotergeführt als auch stationär in die Anlage integriert werden. Dadurch lassen sich unterschiedliche Bauteile flexibel am fest positionierten Werkzeug führen – bei reduzierter Anlagenkomplexität und hoher Wirtschaftlichkeit.
Ihre Vorteile auf einen Blick:
- Geschlossener Kraftfluss für stabile Falzqualität
- Entlastung der Robotik und hohe Prozesssicherheit
- Aktiver Toleranzausgleich und optionale Qualitätskontrolle
- Sicherer Oberflächenschutz bei Radhausanwendungen
- Hohe Flexibilität durch stationäre oder robotergestützte Integration

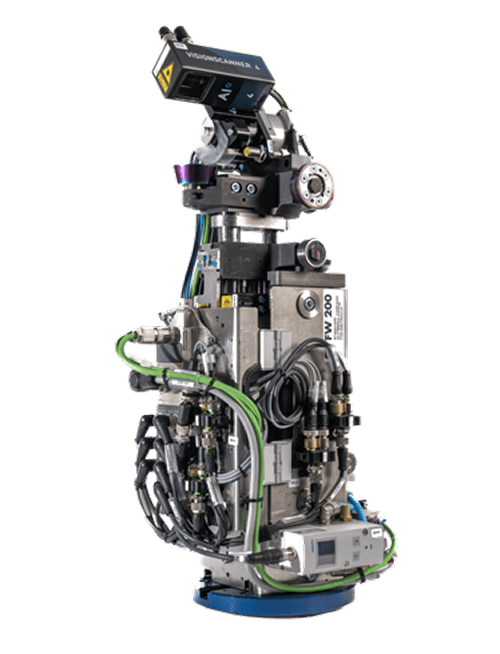

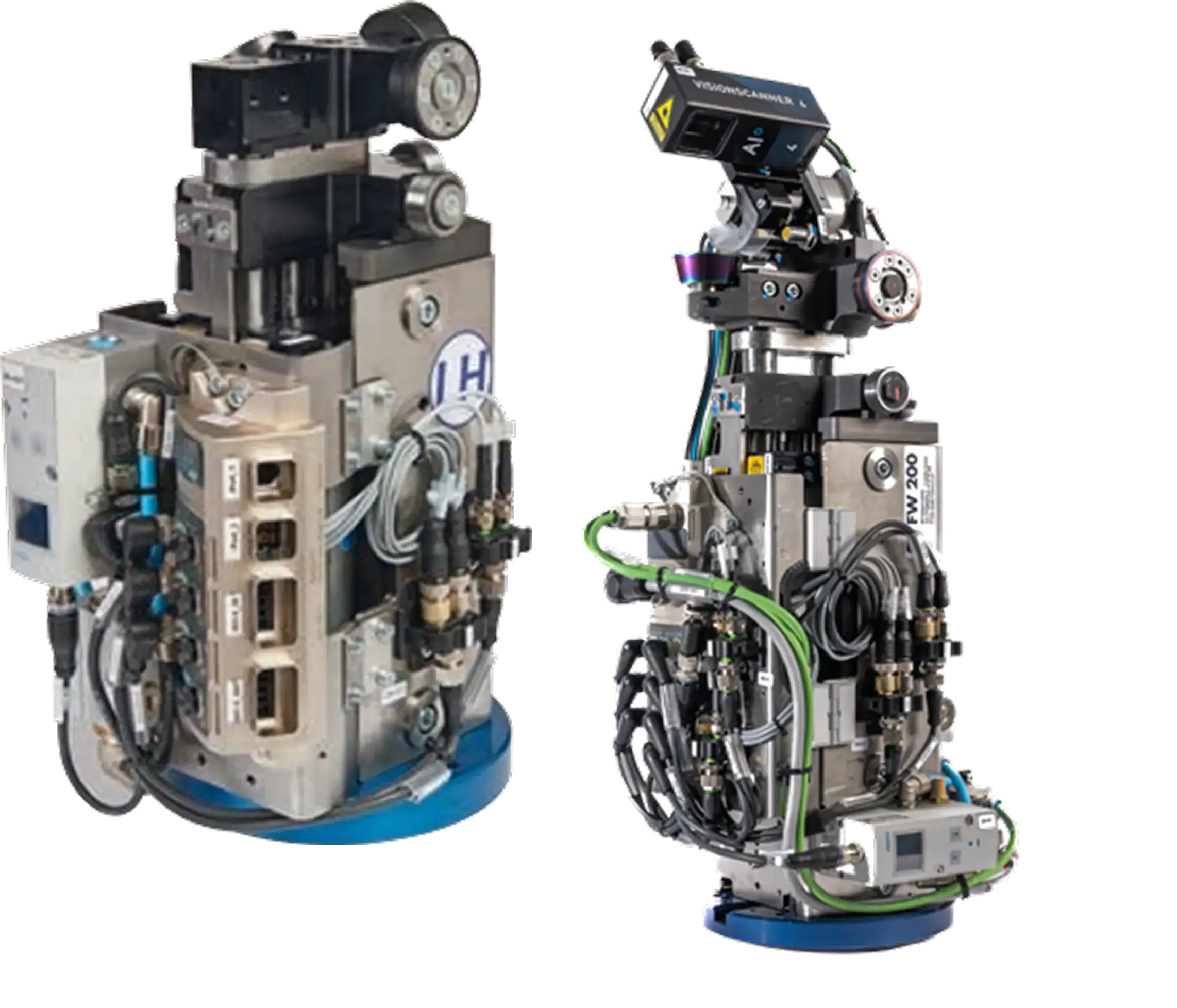

FW 200 - Rollfalzsysteme für Radhaus & Türeinstiege
Werkzeuge mit Gegenrollentechnik für geschlossenen Kraftfluss und hohe Prozessstabilität. Optional ausgestattet mit Sensortechnik zur Optimierung der Roboterposition und zur Prozessüberwachung.

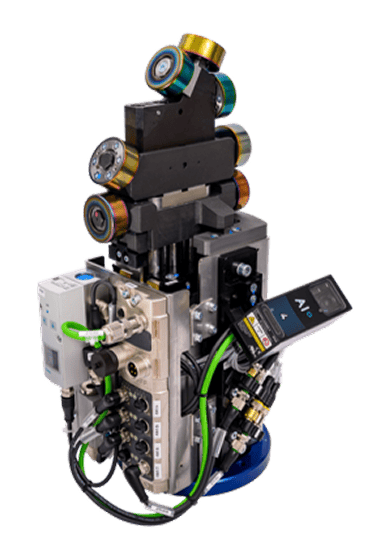

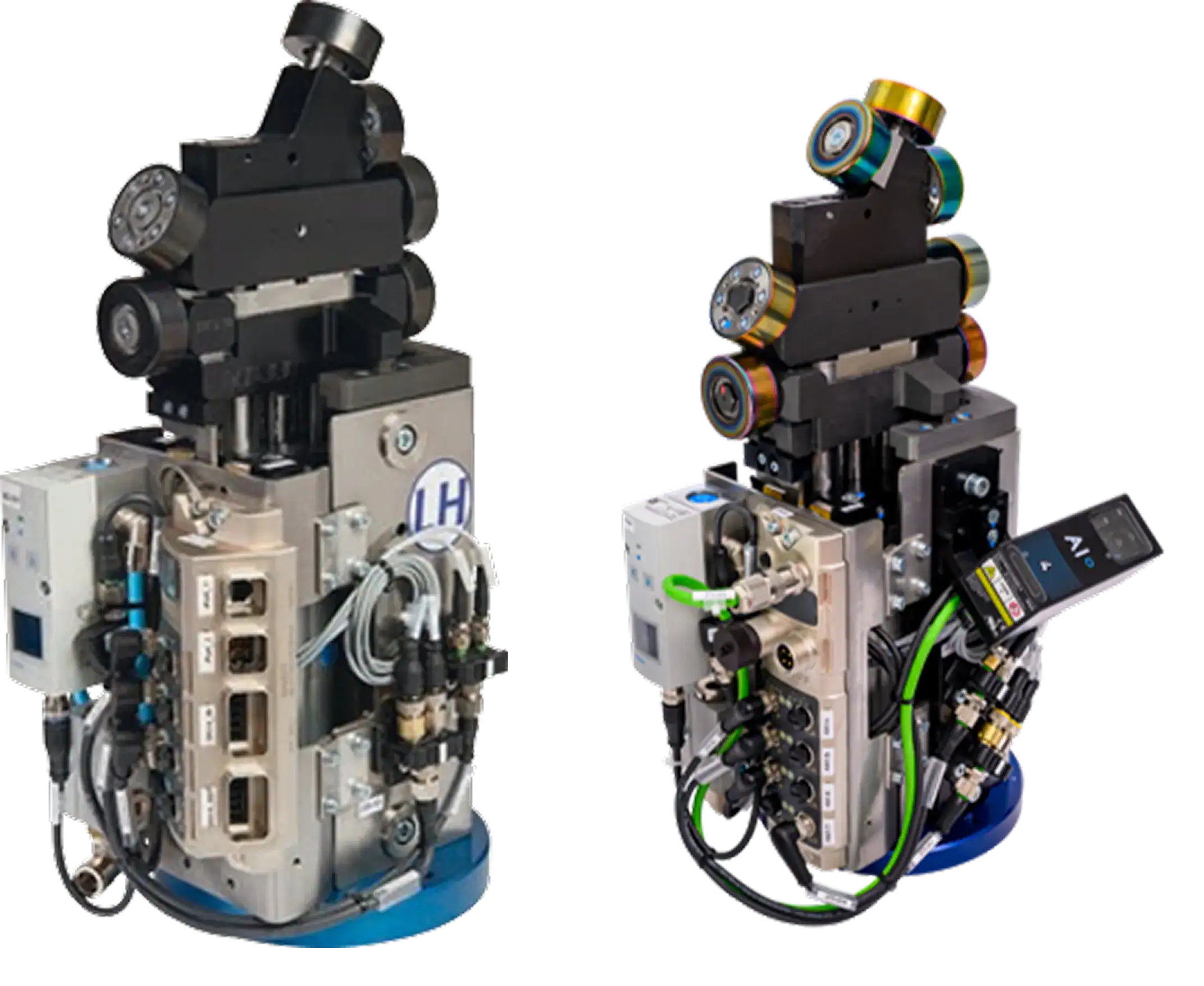

FW 270 - Rollfalzsysteme für falzbettlose oder stationäre Anwendungen
Geeignet für eingeschränkte Platzverhältnisse und flexible Anlagenkonzepte.

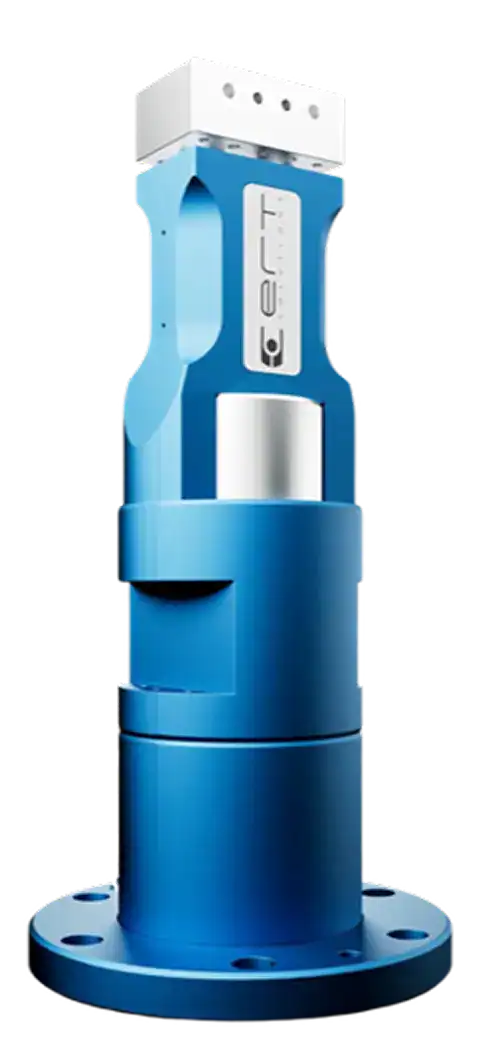

FW 300 - Systemserie
Der FW 300 ist ein hochleistungsfähiges Falzwerkzeug zur prozesssicheren Ausführung von Falzungen in ziehender und drückender Richtung.
Seine optimierte Geometrie ermöglicht den Einsatz auch in komplexen,
hinterschnittigen Bauräumen sowie bei tiefgezogenen oder wannenartigen Bauteilen, die mit konventionellen Werkzeuglösungen – beispielsweise dem FW 100 – nicht zugänglich sind.
Die präzise ausgelegte Federmechanik mit einer Federrate von 250 N/mm sorgt für eine definierte Kraftcharakteristik, hohe Wiederholgenauigkeit und stabile Prozessbedingungen. Mit einer maximal zulässigen Last von 2000 N ist der FW 300 auch für anspruchsvolle industrielle Anwendungen und kontinuierliche Belastungen ausgelegt.
Das Werkzeug verbindet robuste Konstruktion mit hoher Anpassungsfähigkeit und unterstützt damit effiziente, reproduzierbare Falzprozesse selbst unter
anspruchsvollen Bauraum- und Fertigungsbedingungen.

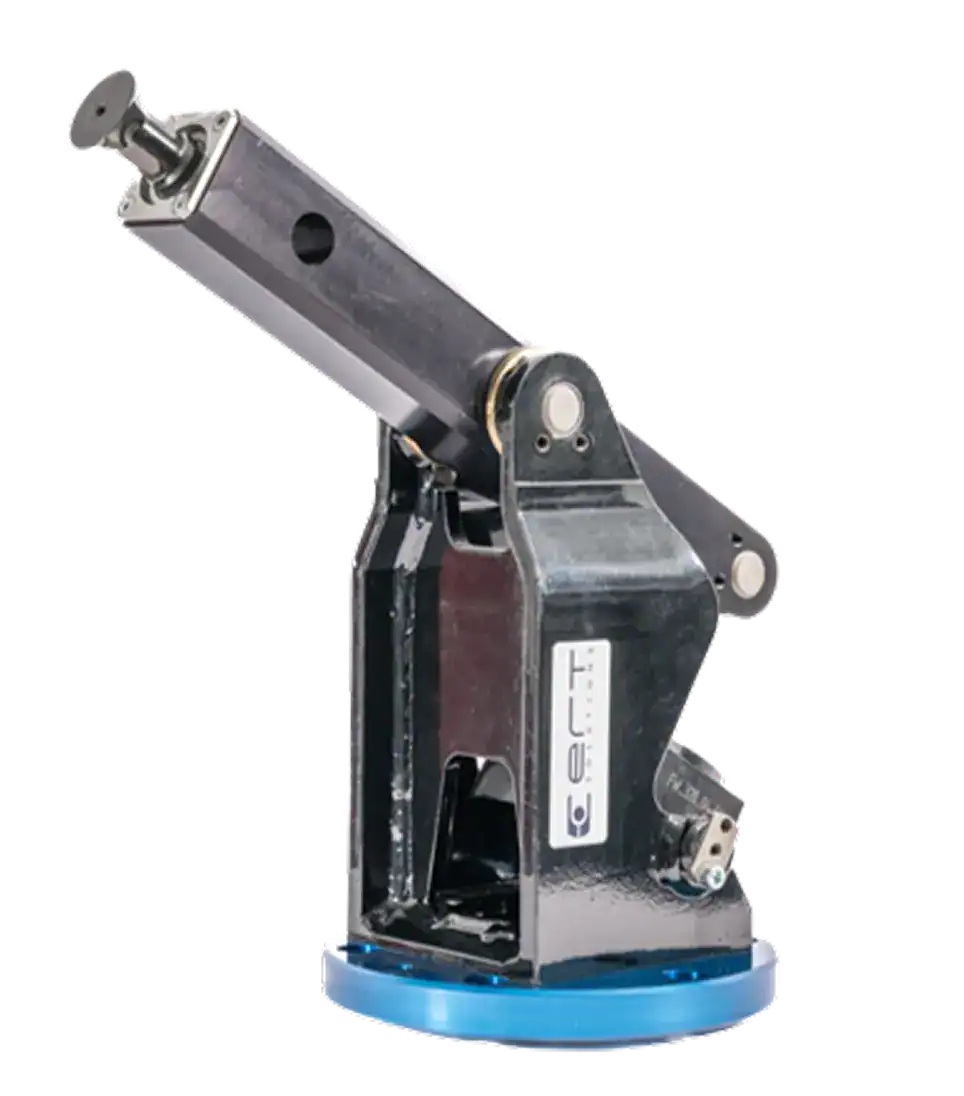

FW 300 - Rollfalzsysteme für eingeschränkten Zugang
Kompakte Systemlösungen für schwer zugängliche Falzbereiche.

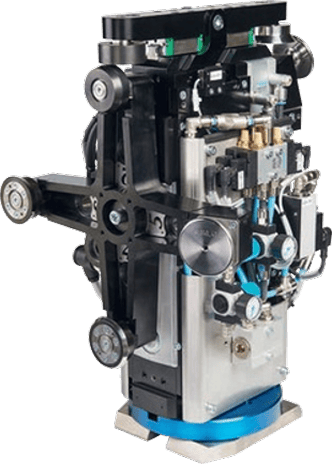

FW 400 - Systemserie
Das Falzwerkzeug FW 400 ist für die hohen Anforderungen beim Falzen von Schiebe- und Panoramadächern ausgelegt. Der 180° offene Flansch wird über mehrere elektromotorisch zugestellte Rollenpaare präzise und kontrolliert umgelegt, wodurch ein gleichmäßiges und reproduzierbares Falzergebnis entsteht.
Die kompakte Werkzeugkonstruktion erlaubt den Verzicht auf aufwendige Zusatzvorrichtungen und vereinfacht die Integration in bestehende Produktionslinien. Anpassungen und Optimierungen erfolgen nur über das Roboterprogramm, was kurze Umrüstzeiten und hohe Variantenflexibilität ermöglicht.
Das System ist sowohl robotergestützt als auch stationär einsetzbar und eignet sich besonders für wirtschaftliche Mehrtypen- und Serienanlagen.
FW 400 – Rollfalztechnik für moderne Dachsysteme in der automobilen Serienfertigung.
Ihre Vorteile auf einen Blick:
- Präzises Falzen von Schiebe- und Panoramadächern
- Kompakte Bauweise ohne Zusatzvorrichtungen
- Schnelle Anpassung durch programmtechnische
Abstimmung - Hohe Flexibilität für Mehrtypen- und Serienfertigung

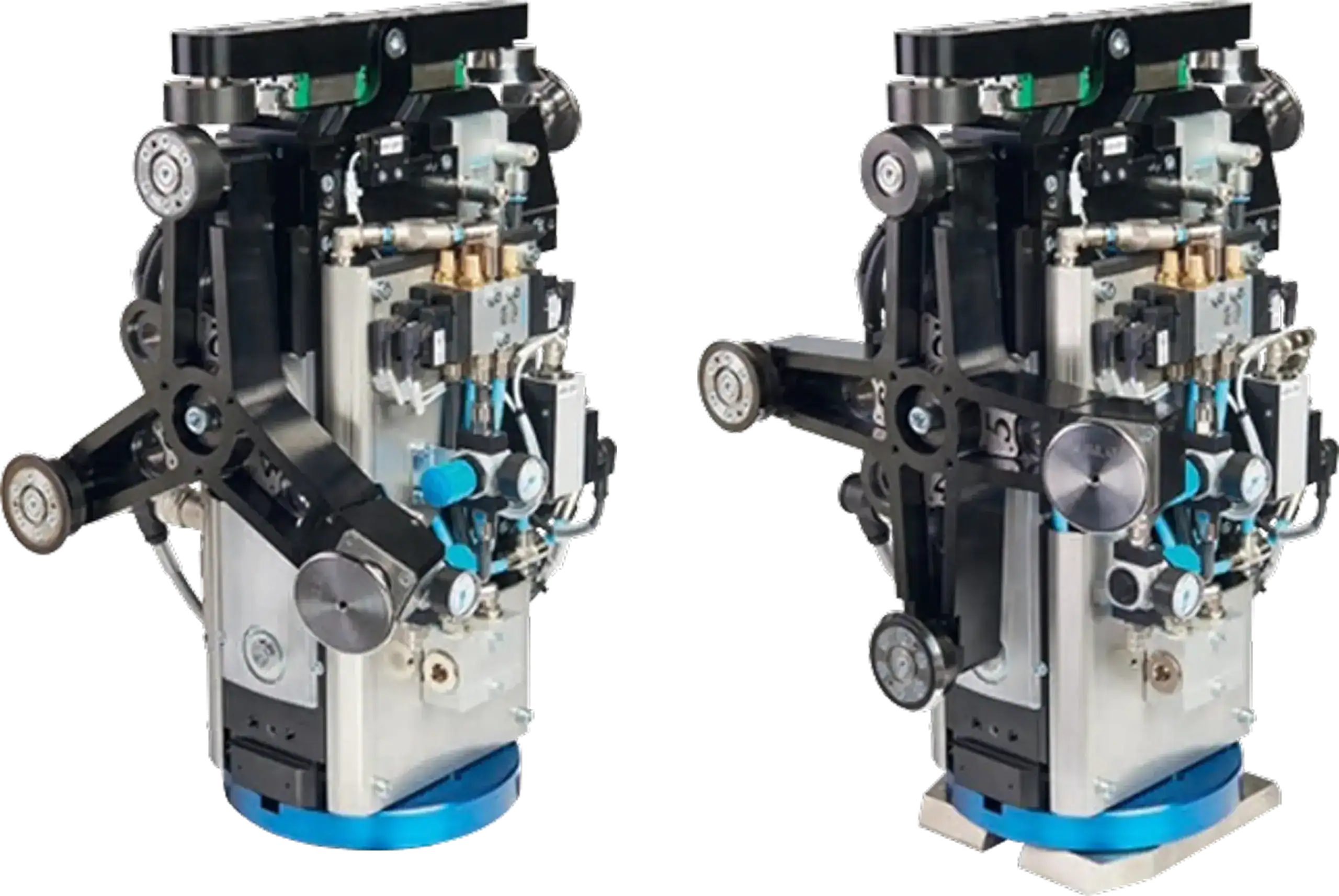

FW 400 - Rollfalzsysteme für Schiebe- & Panoramadächer
Mehrstufige Falzsysteme zur kontrollierten Umlegung großer, offener Flanschgeometrien.
